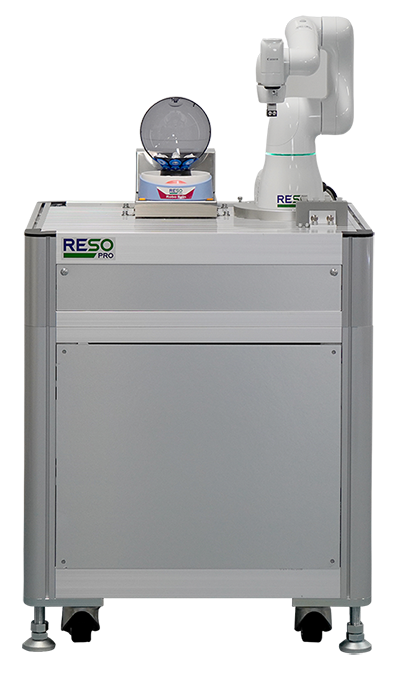

自動化対応遠心機（ロボットシステム対応定位置停止遠心機）LA-1000

自動化対応撹拌遠心機「Robo Spin」と協働ロボット「COBOTTA」を連携し、「撹拌／スピンダウン／遠心」作業を
自動化した自動遠心ユニットです。
検査装置・分析装置では、ヒューマンエラーのない安定した前処理が重要です。LA-1000はその前処理の自動化に貢献します。
マイクロチューブ（1.5ml／2ml）に対応。

製品の特長

デンソーウェーブ社の協働ロボット
「COBOTTA」と組み合わせた自動遠心ユニットを提供

●ロボット連携による完全自動化
●システム設計の簡略化
●小型・軽量ボディー

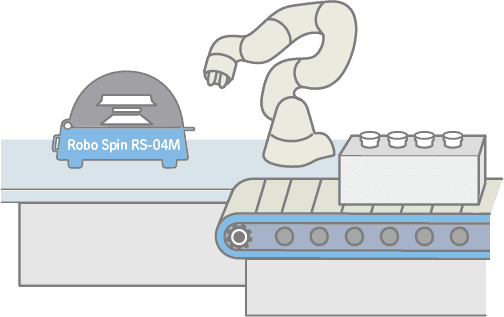

所定の位置にあるサンプルチューブを、
LA-1000が攪拌・スピンダウン処理を行い、
処理後は所定の位置へ戻します。

アルミフレーム架台標準装備

寸法　W650×D600×H820

キャスタ付

アジャスタ付き

遠心機能の特長

定位置停止機能

決められた位置にローターを
停止させることで、
ロボットはその停止位置の
サンプルチューブにアクセスできます。

国内製造・サポート

設計・開発・製造から
メンテナンスまで、
一貫したサービスを提供します。

外部入出力端子装備

準備・作業完了
撹拌／スピンダウンのモード選択
エラー出力など

フタ開閉による運転

ロボットハンドでフタを閉め、押さえている間のみ運転し、
フタから離れると自動でフタが開き運転を停止します。

処理本数

1.5ml / 2.0ml × ロボット使用時4本

撹拌機能の特長

よく混ざる！
泡立ちにくい！
フタに液がつきにくい！

自公転方式による撹拌とは

現在主流の「偏心撹拌型」ではなく、サンプルチューブを自転・公転させる「自公転撹拌型」を採用。自公転による対流と遠心効果で、泡立ちが少なく理想的な撹拌が可能です。
偏心撹拌にみられるような飛び散りが少なく、サンプルチューブ上部やフタへの液付着を大幅に低減できます。

自公転撹拌概念図

自公転ローターによる撹拌時間の短縮

上下対流と渦巻き流により短時間で
理想的な撹拌が可能です。

●MixSpin による食用油の撹拌（ストロボスコープによる撮影）

自公転撹拌と偏心撹拌によるエマルジョン形成の比較

0.1Mドデシル硫酸ナトリウム(SDS)水溶液を水相、流動パラフィンに1-ドデカノールを添加したものを油相として、エマルジョン形成を行いました。偏心撹拌機では、水相と油相の界面張力により相間を十分に撹拌することができず、エマルジョンが形成できていませんが、自公転撹拌ではエマルジョンが形成できています。

資料提供：富士フイルム和光純薬株式会社

自公転撹拌と偏心撹拌による比較

1台で撹拌とスピンダウン

撹拌↔遠心はスイッチひとつで切り替え可能。
スピンダウン遠心機としてもお使いいただけます。
※通信でも撹拌とスピンダウンの切り替えができます。

自動化対応遠心機一覧

	機種	定位置停止機能	通信機能	冷却機能	最高回転数 (rpm)	容量（ml×本）	マイクロチューブ	15・50・ 250ml	プレート^※1
ミキサー+スピンダウン	Robo Spin RS-04M	○	○	－	遠心 4,000 撹拌 2,500	1.5×8（4）^※2	○	－	－
スピンダウン	Robo Spin RS-08	○	○	－	4,000	1.5×8	○	－	－
卓上	LCXR-100	○	○	－	10,000	1.5～250	○	○	－
低速冷却	AXR-511T	○	○	○	3,500	1.5～250	○	○	－
低速冷却	AXR-511M	○	○	○	3,700	マイクロプレート×2 ディープウェルプレート×2	－	－	○
微量冷却	MXR-210	○	○	○	15,000	1.5×24	○	－	－
自動遠心ユニット	LA-1000	○	○	－	遠心 4,000 撹拌 2,500	1.5×4	○	－	－

※1 プレート：マイクロプレート/ディープウェルプレート
※2 (　)当社ロボットハンドの爪、使用時

外部装置との連携が可能な通信機能に特化し、
導入コストを抑えたモデルもラインアップしています。

※定位置停止機能はありません。

	機種	定位置停止機能	通信機能	冷却機能	最高回転数 (rpm)	容量（ml×本）	マイクロチューブ	15・50・ 250ml	プレート^※
多目的冷却	CAX	－	○	○	15,000	1.5～250	○	○	－

※ プレート：マイクロプレート/ディープウェルプレート

お客様に安全で安心してお使いいただけるサービスを提供

仕様

製品		自動遠心ユニット
型式名称		LA-1000
撹拌遠心機		Robo Spin RS-04M
遠心性能	回転数	4,000rpm固定
遠心性能	遠心加速度	900 G（チューブホルダーL）／970 G（チューブホルダーS）
撹拌性能	方式	自公転方式
撹拌性能	回転数	2,500rpm固定
使用可能チューブ		1.5ml/2.0ml
本数		1.5/2.0ml マイクロチューブ×8本（ロボット作業時4本）
ロボット		デンソーウェーブ社製協働ロボット　COBOTTA
外部入出力	入力	チューブセット完了信号　攪拌／遠心切替信号
外部入出力	出力	攪拌／遠心処理完了信号　エラー信号
外部インターフェース		外部I/O【接点入出力】（端子台）／シリアル通信 ※（オプション）
架台寸法		W650×D600×H820mm（遠心機・ロボットは含まれません）
電源		単相AC100V50/60Hz

※お見積時に通信仕様をご指定ください。

株式会社トミー精工について

バイオ産業の研究開発やその分野の発展を支援する機器メーカーとして遠心分離機をはじめ医療機器や理化学分析装置など幅広く関連した製品・サービスを提供し、日本国内をはじめ世界中の多くのお客様から信頼をいただいております。トミー精工は、1958年の創業以来、積み重ねてきた経験と知識、そしてお客様の困りごとに絶え間なく耳を傾け、ご満足いただける商品・サービスの「モノづくり」を心がけております。
