自動化対応卓上遠心機（ロボットシステム対応定位置停止遠心機）LCXR-100

TOMYの自動化対応遠心機は、ローターが「いつもの場所」にピタッと停止する定位置停止機能を搭載しています。
（一部モデルを除く）
定位置停止機能により、試料位置を判別するためのカメラや画像処理が不要となり、システム開発期間を大幅に短縮できます。さらに、搬送ミスや把持ミスなどのトラブル発生時にも、ロボット側か遠心機側かの不具合を容易に判別でき、対応時間を大幅に削減できます。

●1.5mLから250mLまで幅広いチューブ・ボトルに対応。
●スイングからアングルまで、豊富なローターラインアップを1台に。

製品の特長

自動化対応

自動機への組み込みに

作業効率や結果の信頼性・再現性の向上に大きく貢献。
定位置停止技術を通じて、ラボオートメーションの
実現を力強く支援します。

遠心機ドア開閉

ドア取っ手部をつかみ開閉ができます。
※運転中は遠心室ドアがロックされます。

定位置停止機能

決められた位置にローターを
停止させることで、
ロボットはその停止位置の
サンプルチューブにアクセスできます。

処理本数

1.5mlから250mlボトルまで
さまざまなサイズ、容量に
幅広く対応しています。
また、アングルローターや
スイングローターにも
対応しています。

外部入出力端子装備

遠心スタートや
ローター停止の位置指定、
エラー出力など
外部から操作することができます。

国内製造・サポート

設計・開発・製造から
メンテナンスまで、
一貫したサービスを提供します。

アクセサリー

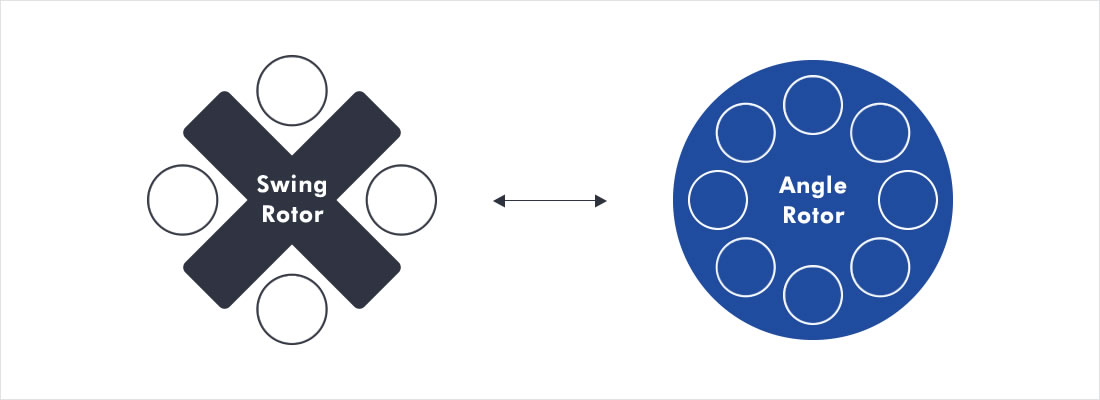

「スイング＆アングル」ローター

多本架スイングローターはもちろん、アングルローター7,000～10,000rpmの力強い回転性能を実現

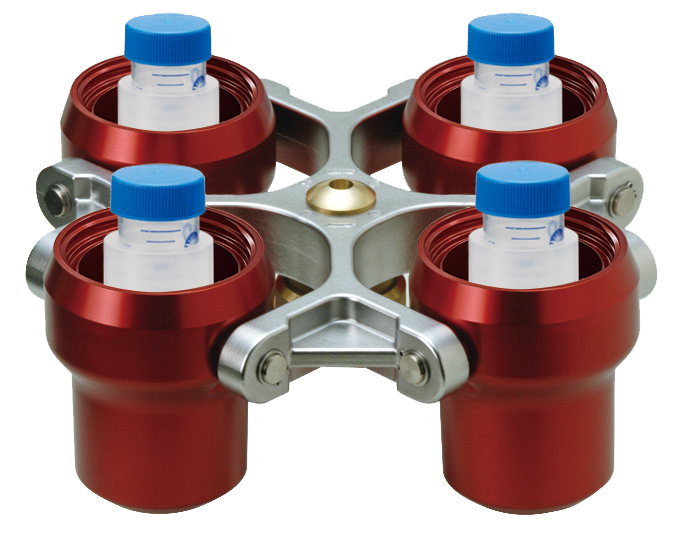

スイングローター（自動機対応）

1.5 mlチューブから250mlボトルなどさまざまな遠心条件やチューブ・ボトルに対応したTS- 33R

主なアングルローター

アングルローターは、1.5mlから50mlまで、数多くのローターを揃えています

CA-16R[50mlコニカル×8本]

CA-8R[15ml or 50mlコニカル×4本]

CA-12R[5mlコニカル×12本]

CA-6R[2ml×36本]

CA-5R[2ml×24本]

CA-15R[2ml×18本／0.5ml×12本／0.2ml×12本]

自動化対応遠心機一覧

	機種	定位置停止機能	通信機能	冷却機能	最高回転数 (rpm)	容量（ml×本）	マイクロチューブ	15・50・ 250ml	プレート^※1
ミキサー+スピンダウン	Robo Spin RS-04M	○	○	－	遠心 4,000 撹拌 2,500	1.5×8（4）^※2	○	－	－
スピンダウン	Robo Spin RS-08	○	○	－	4,000	1.5×8	○	－	－
卓上	LCXR-100	○	○	－	10,000	1.5～250	○	○	－
低速冷却	AXR-511T	○	○	○	3,500	1.5～250	○	○	－
低速冷却	AXR-511M	○	○	○	3,700	マイクロプレート×2 ディープウェルプレート×2	－	－	○
微量冷却	MXR-210	○	○	○	15,000	1.5×24	○	－	－
自動遠心ユニット	LA-1000	○	○	－	遠心 4,000 撹拌 2,500	1.5×4	○	－	－

※1 プレート：マイクロプレート/ディープウェルプレート
※2 (　)当社ロボットハンドの爪、使用時

外部装置との連携ができる通信機能のみ搭載したモデルもあります。

※定位置停止機能はありません。

	機種	定位置停止機能	通信機能	冷却機能	最高回転数 (rpm)	容量（ml×本）	マイクロチューブ	15・50・ 250ml	プレート^※
多本架冷却	AX	－	○	○	10,000	1.5～250	○	○	○
多目的冷却	CAX	－	○	○	15,000	1.5～250	○	○	－

※ プレート：マイクロプレート/ディープウェルプレート

お客様に安全で安心してお使いいただけるサービスを提供

仕様

製品	自動化対応卓上遠心機
型式名称	LCXR-100
定位置停止位置	各ローター90°ずつ４箇所のみ
最高回転数	10,000rpm
最大遠心加速度	9,390G（CA-8R）
最大容量	1,000ml（TS-33R）
回転数設定範囲	100～10,000rpm/100rpm毎
時間設定範囲	10～50sec（10sec毎）、1～99min（１min毎）、F（フリー）
外形寸法	430W×582D（ドア開時690D）×514H（ドア開時940H）mm
本体質量	約49kg
必要な電源	単相AC100V50/60Hz 15A
定格電流	8A
消費電力（発熱量）	430W（370Kcal/h）
外部インターフェース	I/O　端子台
付加機能	定位置停止機構ローター定位置定位信号入力（1～4）スタート信号入力ロボット対応ドア取っ手加速特性変更（3段階）減速特性先行（3段階）前回運転条件記憶運転条件メモリー（3セット） BARTコード
感電保護クラス	クラスⅠ機器
安全装置	アンバランス検出回転数異常検出ドアインターロック過電流遮断器（定格遮断電流15A）ドア開閉検出ローター識別モーター過電流検出
設置環境	周囲温度：6℃～35℃ 相対湿度：75%RH以下高度2,000mまで室内専用過電流カテゴリー：Ⅱ 汚染度：2 傾斜：2度以内
